När det gäller att välja rätt vridspjällsventil för dina industriella applikationer, är ett av de vanligaste dilemman att välja mellan wafer och lug - stil fjärilsventiler. Som en pålitlig leverantör av fjärilsventiler har jag haft många kunder som brottats med detta val. I den här bloggen kommer jag att fördjupa mig i egenskaperna, fördelarna och nackdelarna med båda typerna för att hjälpa dig att fatta ett välgrundat beslut.
Understanding Wafer - Style fjärilsventiler
Fjärilsventiler i wafer-stil är designade för att installeras mellan två flänsar. De hålls på plats av bultar som passerar genom flänsarna på vardera sidan av ventilen. Denna design gör dem relativt kompakta och lätta jämfört med andra ventiltyper.
En av de viktigaste fördelarna med fjärilsventiler i wafer-stil är deras kostnadseffektivitet. Eftersom de kräver färre material och är enklare i design, är de i allmänhet billigare än ventiler i klackstil. Detta gör dem till ett attraktivt alternativ för budgetmedvetna projekt där kostnaden är en betydande faktor.
En annan fördel är deras enkla installation. Utan gängade insatser eller klackar går installationsprocessen snabbare och kräver mindre arbete. Detta kan leda till betydande besparingar i termer av installationstid och kostnad, särskilt för storskaliga projekt.
Fjärilsventiler av wafer-stil erbjuder också goda flödeskontrollmöjligheter. Ventilens skiva roterar i röret, vilket möjliggör exakt reglering av flödeshastigheten. De är lämpliga för ett brett spektrum av applikationer, inklusive vattenrening, HVAC-system och allmänna industriella processer.
Emellertid har fjärilsventiler av wafer-stil vissa begränsningar. De är inte lämpliga för applikationer där ventilen behöver tas bort för underhåll eller utbyte utan att störa rörledningen. Eftersom de förlitar sig på flänsarna på vardera sidan för stöd, kräver borttagning av ventilen att hela sektionen av rörledningen tas isär.
Dessutom rekommenderas de inte för högtrycksapplikationer. Avsaknaden av klackar gör att de kanske inte kan motstå de höga krafter som utövas av högtrycksvätskor, vilket kan leda till läckage eller till och med ventilfel.
Om du är intresserad av wafer - stil fjärilsventiler, kan du utforska vårWafer - typ Center - line Fjärilsventilproduktsortiment för mer information.
Exploring Lug - Style fjärilsventiler
Vridspjällsventiler i klackstil har å andra sidan gängade insatser eller klackar runt ventilhuset. Dessa klackar gör att ventilen kan skruvas direkt på rörledningens flänsar på båda sidor. Denna design ger flera distinkta fördelar.
En av de främsta fördelarna med fjärilsventiler i luggstil är deras mångsidighet. De kan installeras i en rörledningssektion där ena sidan av ventilen måste isoleras för underhåll eller utbyte. Genom att helt enkelt ta bort bultarna på ena sidan kan ventilen enkelt lossas från rörledningen utan att påverka den andra sidan. Detta gör dem idealiska för applikationer där kontinuerlig drift är avgörande och stilleståndstiden måste minimeras.
Vridspjällsventiler i form av spetsar är också bättre lämpade för högtrycksapplikationer. Klackarna ger extra stöd och stabilitet, vilket gör att ventilen tål högre tryck utan att läcka eller misslyckas. Detta gör dem till ett populärt val inom industrier som olja och gas, kemisk bearbetning och kraftproduktion.
Dessutom erbjuder fjärilsventiler i klackstil bättre tätningsprestanda. Klackarna bidrar till att säkerställa en jämnare fördelning av klämkraften runt ventilen, vilket resulterar i en tätare tätning mellan ventilen och rörledningens flänsar. Detta kan minska risken för läckage och förbättra systemets totala effektivitet.
Men fjärilsventiler av luggstil är i allmänhet dyrare än ventiler av wafertyp. Det ytterligare material och tillverkningsprocesser som krävs för att tillverka klackarna bidrar till den högre kostnaden. De är också tyngre och skrymmande, vilket kan göra installationen mer utmanande och kan kräva ytterligare stödstrukturer.

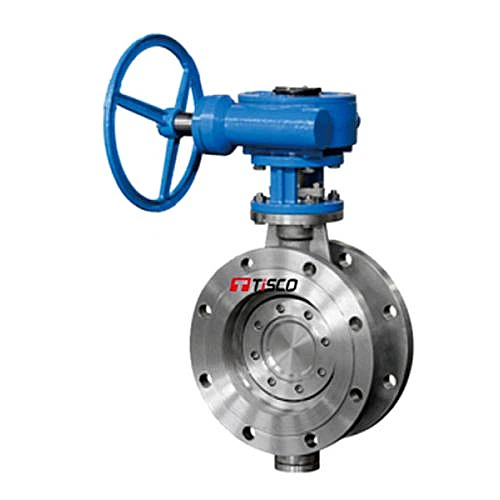

Om du är i behov av en ventil för högtrycks- eller kritiska applikationer, vårTrippel excentrisk dubbelriktad tät fjärilsventilär ett bra alternativ att överväga.
Särskilda hänsyn för kryogena applikationer
I vissa branscher, såsom industrin för flytande naturgas (LNG), är kryogena förhållanden en betydande faktor. Både wafer- och lug-stil fjärilsventiler kan designas för kryogena applikationer, men det finns några speciella överväganden.
Kryogena fjärilsventiler måste kunna motstå extremt låga temperaturer utan att förlora sina tätningsegenskaper. Materialen som används i ventilkonstruktionen, såsom ventilhus, skiva och säte, måste väljas noggrant för att säkerställa att de kan fungera tillförlitligt i kryogena miljöer.

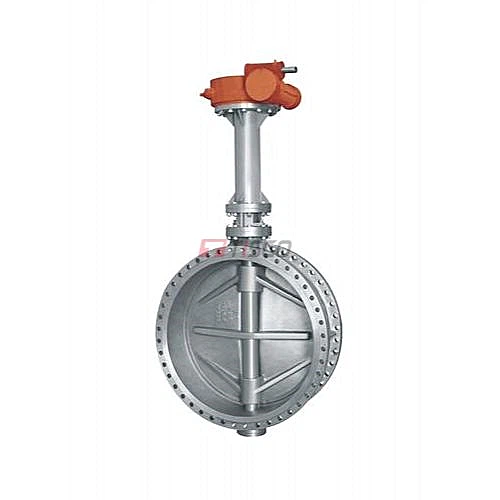

För kryogena applikationer, vårKryogen fjärilsventilär konstruerad för att möta de strikta kraven i dessa utmanande förhållanden. Den erbjuder utmärkt tätningsprestanda och hållbarhet vid låga temperaturer.
Att göra rätt val
Så, vilket är bättre, wafer eller lug - stil fjärilsventil? Svaret beror på flera faktorer, inklusive den specifika applikationen, budgeten och underhållskraven.
Om du arbetar med ett projekt med en begränsad budget och inte kräver högtryckskapacitet eller enkel underhållsåtkomst, kan en fjärilsventil i wafer-stil vara det bästa valet. De erbjuder en kostnadseffektiv lösning för många allmänna industriella tillämpningar.
Å andra sidan, om du behöver en ventil som tål höga tryck, möjliggör enkelt underhåll och ger bättre tätningsprestanda, är en fjärilsventil i form av klackar troligen det bättre alternativet. De är mer lämpade för kritiska applikationer där tillförlitlighet och prestanda är av största vikt.
Som leverantör av fjärilsventiler finns jag här för att hjälpa dig att fatta rätt beslut. Vårt team av experter kan ge dig detaljerad teknisk information och vägledning baserat på dina specifika behov. Oavsett om du behöver en ventil för ett småskaligt projekt eller en storskalig industriell tillämpning, har vi expertis och produktsortiment för att möta dina krav.
Om du är intresserad av att lära dig mer om våra vridspjällsventiler eller vill diskutera dina projektkrav, tveka inte att höra av dig. Vi är redo att hjälpa dig att hitta den perfekta ventillösningen för dina behov.
Referenser
- Valve Handbook, 4:e upplagan, av JR Arnold
- Industriventiler: urval och dimensionering, av LEK Aneke
- Standards for Butterfly Valves, publicerade av relevanta branschorganisationer
